大學校園智能照明模塊系統之解決方案圖解

大學校園教室，宿舍樓，圖書館，自習室是學校照明用電的主要部分。校園教室燈光照度設計標準為室內平均照度300 lx，這樣高的照度要求，如果沒有合理控制方案，能源上將造成巨大的浪費。因此將智能照明控制系統應用于普通教室、階梯教室具有相當?shù)膶嶋H意義。對于大學校園而言，教學樓的燈具大多選擇了日光燈，調光控制需要專用的調光鎮流器 ，比較煩瑣且燈具數量大使用智能調光控制方式顯然造價過高，難以接受。因此，智能開關控制是學校教室照明主要的控制方式。本文結合大學校園實際電路，利用電力線通訊，設計了教學樓內各教室統一控制燈的低成本智能照明控制系統。
　　智能照明系統設計組成

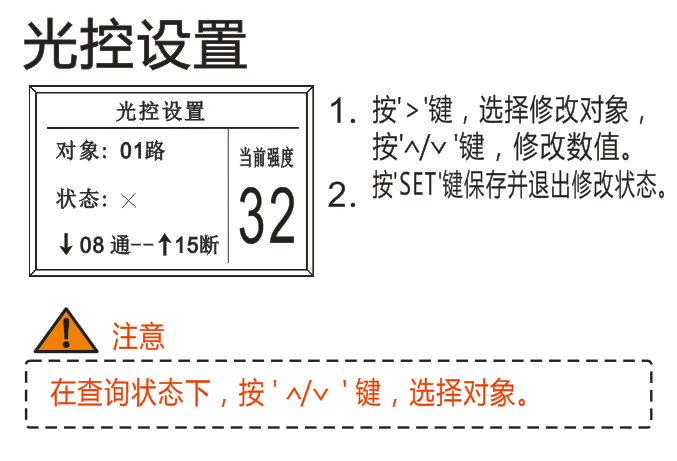

　　智能照明系統設計分為主控模塊、從控模塊和照度傳感器模塊三部分。其中從控模塊可以設置多個地址，主控模塊和傳感器模塊發出地址控制指令，具有相同地址的接收模塊根據指令作出響應，打開或關閉燈光。通過對接收模塊設置地址的分組，可實現對所有教室的燈光分片和分區域的控制。PC 機和控制器也可發出用戶開或關閉指令，使相同用戶碼的所有教室燈光打開或關閉。功能主要分手動功能，自動功能，定時控制/時控，紅外感應，光控，消防聯動功能，遠程有線控制等。

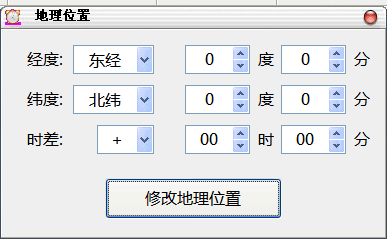

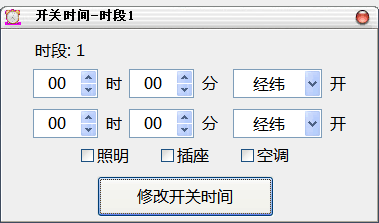

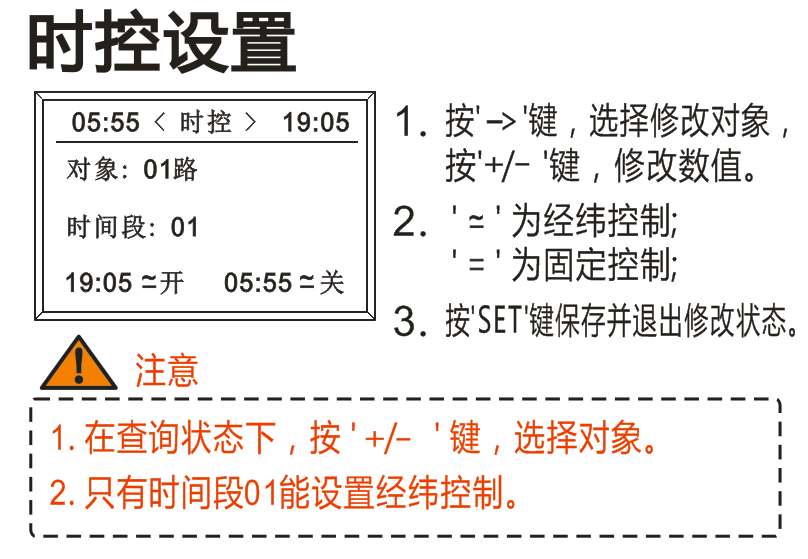

時控設置分為經緯控制（經緯時控）和固定控制（普通定時）兩種控制。

智能照明控制系統頁面介紹

實現方式：控制器帶RS485通訊接口，通過RS485轉USB接口與電腦系統軟件鏈接，實現有線遠程集中管理。

一、運行狀態

二、終端管理

三、終端配置
