ASF.RL.6.20AZSF智能照明模塊安裝施工要點

   (1) ASF.RL.4.20AZSF4路智能照明控制模塊、ASF.RL.6.20AZSF6路負載反饋控制模塊的安裝及強電接線
首先在進場施工前要先和智能照明控制系統的生產供貨廠家取得聯系，在照明配電箱內預留出智能照明控制模塊的安裝位置和確定接線方式。智能照明模塊的安裝應該在照明配電箱掛墻安裝結束后，并且電源進線、通信線和所有回路線纜敷設完畢后進行。先將DIN導軌 固定在照明配電箱內，然后將智能照明控制模塊卡在DIN導軌上，然后再進行接線，接線時要先對所控制的回路進行一一核對。控制模塊與工作站的通訊是通過STP屏蔽網線來連接的，并用現場總線協議進行傳輸。另外由于此項目工程需每個受控回路外接電流互感線圈，因此電流互感線圈的接線及安裝，照明配電箱出廠前應該完成。

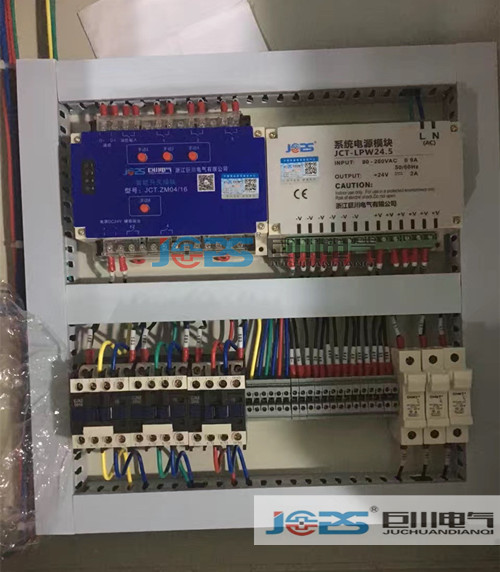

                                               圖為智能照明模塊安裝圖參考

 （2）網橋、4口耦合器、時鐘控制器的安裝
根據圖紙確定網橋、4口耦合器、時鐘控制器的安裝位置，即所安裝的配電箱，首先要和智能照明控制系統的生產供貨廠家取得聯系，在照明配電箱內部預留出網橋、4口耦合器、時鐘控制器的安裝位置及安裝相應的DIN導軌，模塊的安裝應該在照明配電箱掛墻安裝結束后，然后再將網橋、4口耦合器、時鐘控制器卡在照明配電箱內部DIN導軌上即可，各種設備的通信總線接線方式嚴格按照手拉手的方式進行接線，確保總線接線的方便及通信的質量。
 （3）設備通信線的接線
MRENG系統設備通信線的連線均使用STP屏蔽網線，在總線耦合器的4個子網內部或是網橋的兩端，每個設備均要按照手拉手的方式進行接線。
系統調試
 （4）系統調試要具備以下幾個條件：
工作站的專用電源到位并具備供電條件；
配電系統施工調試已經結束，并具備供電條件；
所有照明燈具安裝工作已經結束；
所有供電線路的檢查、校對以及絕緣測試符合規范和設計要求。
 （5）ASF.RL.6.20AZSF智能照明模塊系統調試的步驟是：?jiǎn)位芈伏c(diǎn)亮檢查運行后的線路、燈具運行情況及有無發熱現象等燈具的位置及光照角度的調整多回路的點亮檢查整體線路、控制箱的運行情況智能燈光控制的調試（根據運行部門的要求和工作模式進行編程調試）試運行。
抗干擾措施
對一個智能控制系統來說，系統的抗干擾措施十分重要，針對本系統的特點，采用下列抗干擾措施：
在管線敷設時，做到總線通信電纜和強電電源電纜分開敷設，距離不小于40厘米。系統中通訊電纜使用專用STP屏蔽電纜，敷設時嚴禁線路當中有接頭。控制箱和系統控制室所有的設備外殼機箱均應接地。另外智能照明控制系統現場控制總線的兩端需接阻抗匹配電阻，且終端電阻阻值為120歐姆，直接跨接在通信線正負極的兩端。
設備間電源要求
設備室及管理間應有可靠的交流50HZ、電壓220/380伏供電系統；
計算機應提供UPS電源.
