一、產品應用領域

產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控！

二、 功能特點

1. 1-12路繼電器開關輸出單元

2. 自帶場景控制器，多達128個場景

3. 每個回路具有燈具保護延時（0-60分鐘）

4. 每個回路具有分批開啟延時（0-25秒）

5. 繼電器開關可手動控制

6. 具有遠程編程和管理功能

7. 設備重啟可選擇已開的場景或指定的場景

三、 安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或4芯雙絞線

3． 典型系統連接

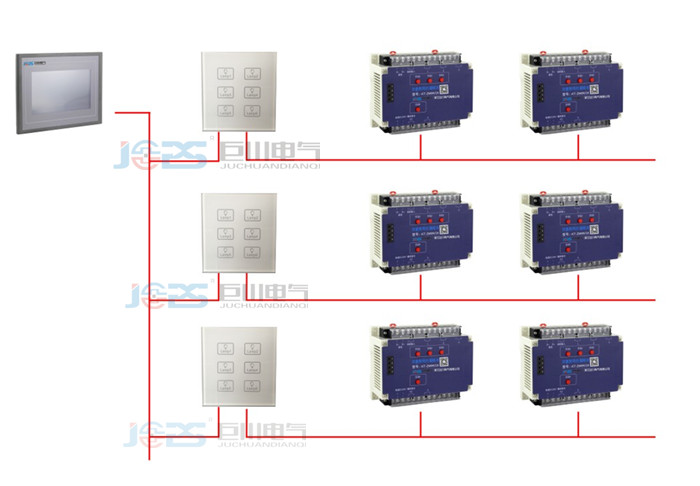

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

四、JCT型系列智能燈光控制器接線圖

1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖)

2、運行和通信狀態指示。

3、手動控制開關,現場實驗按鈕。

4、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；電源和智能照明模塊對應V 連接VCC，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接，智能照明控制模塊BO,A0之間對應手拉手方式連接，接線圖上未標明的在對應模塊上標示有，KEY為開關量連接型號，B1,A1為抄表連接型號，DS1為溫度采集連接型號，I1,I2根據現場編程設定

5、L5508D1A 擴展接口

五、JCT型系列智能燈光控制器選型

六、功能及操作說明

1、 繼電器開關手動控制

本模塊除接收外部信號進行開關控制外，也可手動控制開關。

通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。

2、 本機設備號

設備ID必須通過“JCT系統控制軟件”設置，設置見軟件說明。

3、 場景

多達128個場景，每個場景由任意回路組合而成。場景必須通過“JCT 系統控制軟件”來設置，設置見軟件說明。

4、 回路開啟和保護延時

回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。

注：開啟延時值范圍為0.0～25.0秒。

回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。

注：保護延時值范圍為00～60分。

開啟延時值、保護延時值必須通過“JCT系統控制軟件”來設置，設置見其說明。

5、 重啟后運行場設置（上電恢復場景設置）

如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。

如系統設置為指定的場，本機重啟后，將運行指定的場景。

設置要通過“JCT系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。

七、JCT型系列智能燈光控制系統網絡拓撲圖

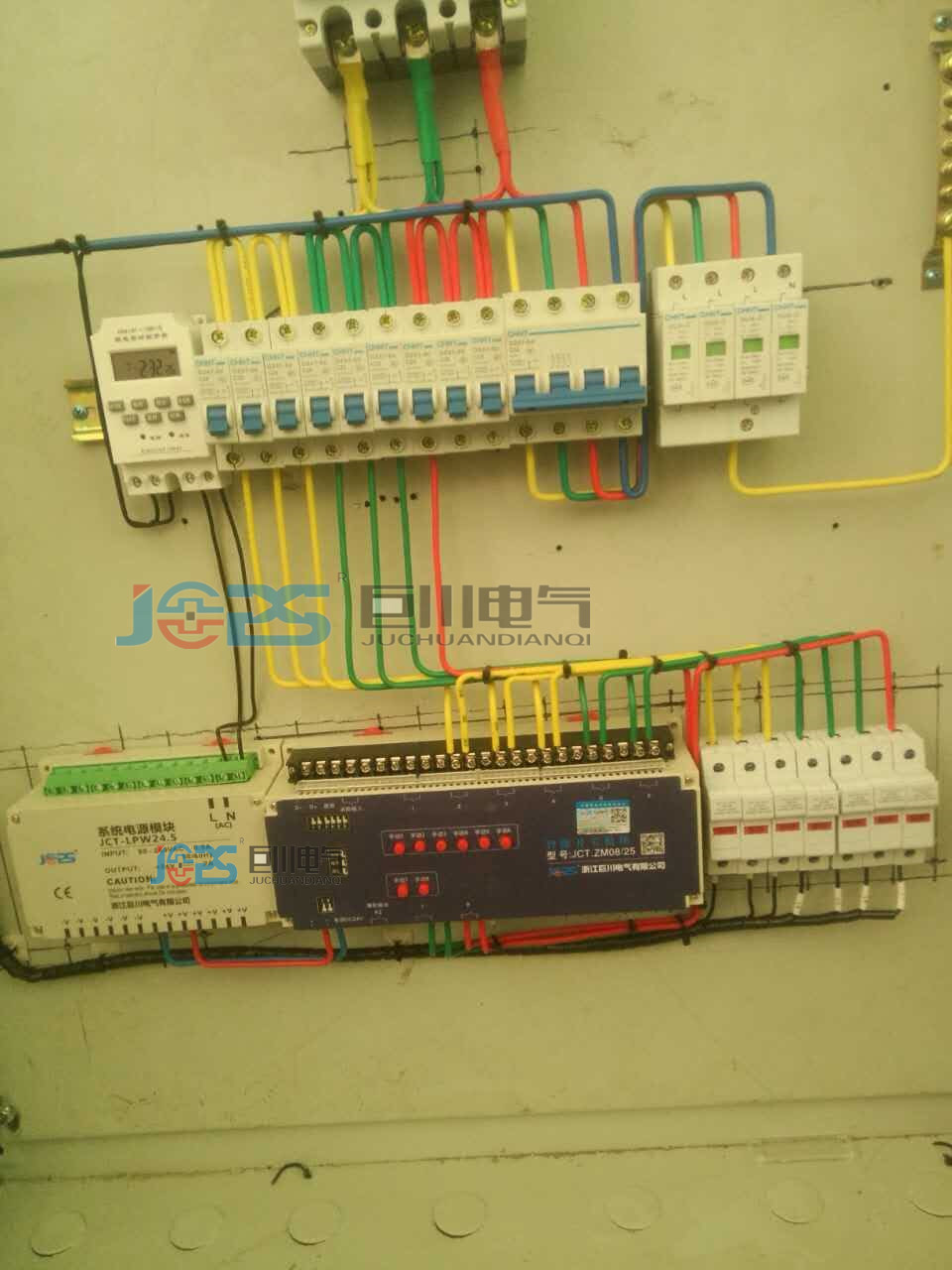

設備安裝應嚴格按照接線標識和端子的插接方向安裝，剝開的金屬線頭（8mm）應保證完整的放入端子的接線孔中，再擰緊鏍釘，安裝時應避免剝開的金屬線頭過長外露或緊固鏍釘松動，否則將會引發嚴重事故。安裝線徑建議選擇多股BVR線（線徑據實際負荷選擇）。（如下圖）

八、常見故障處理

1、電源故障 ----- 檢查輸入AC220V電源是否連接或連接正確；

2、無輸出控制----檢查輸出控制線是否連接正確；

3、控制器不工作 ----檢查開關DC12V電源是否連接正確；

4. 無通信-----檢查通信線路、通信端口安裝是否正確；
